水性銹轉化漆適用于已產生銹蝕的鋼鐵件的防腐處理。廣泛用于鋼結構、隧道、橋梁、城建設施、高速公路設施、鐵路設施、船舶、碼頭港機設施、石油設施、 冶金及化工等設備的制造和維修，可用于涂裝前的去銹防銹底漆處理；也可單獨作為去銹防銹漆使用。

二、特點

水性銹轉化漆能使鋼鐵的氧化物（鐵銹）轉化為黑色的有機鐵化合物，從而在鋼鐵表面生成一層由化學鍵和物理粘結的復合物膜，因此膜層牢固致密、附著力極強，使鋼鐵基體與介質分隔不再受到侵蝕。

1、基材處理：用水刀、鋼刷、電動刷等工具把金屬表面浮銹不牢固異物處理干凈，有油污處須以除油清理，牢固附著的舊漆面太光滑打毛后刷漆。

2、涂裝前充分攪拌，粘度稠適當加水稀釋，加水量一般需要添加去離子水10-20％，可刷涂、輥涂或噴涂；薄刷多遍，一次不能刷太厚防止漆膜開裂；條件允許建議無氣噴涂或毛刷施工銹轉化效果更好。

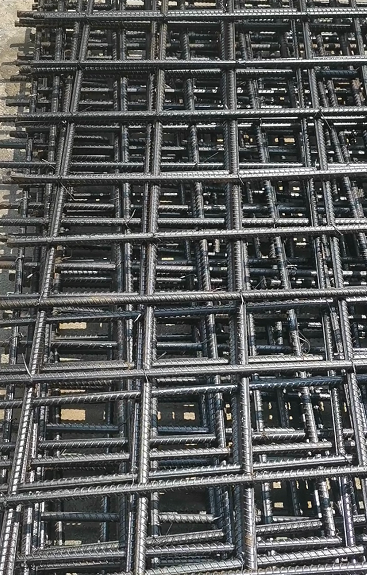

3、將本品涂覆在帶銹蝕的鋼鐵工件表面，1分鐘左右即會生成黑色的化合物，15~20分鐘便會表干形成保護膜，3~5小時后即可進行后續(xù)涂裝工序；

4、施工條件：溫度10℃以上、濕度85%以下；雨雪天氣不能施工；根據銹蝕程度涂裝2-3遍，施工間隔時間30分鐘以上，24小時后涂中涂和面漆；低溫下施工時適當加點成膜助劑1-2天之內用掉。

5、對于要求較高，并作為防腐涂層的，可在涂完一遍的基礎上，間隔30-60分鐘再涂1遍，使膜層均勻、致密、光亮，防腐性能更強；

6、對于銹蝕嚴重并產生浮銹的工件表面，必須先將浮銹清除，再進行涂裝。
